AlSiC鋁碳化硅數(shù)控加工參數(shù)如何設(shè)定

      AlSiC鋁碳化硅的加工方式當(dāng)中，最為常見(jiàn)的就是利用數(shù)控CNC機(jī)床來(lái)進(jìn)行銑削和磨削加工，今天我們就來(lái)看看這種加工方式如何設(shè)定參數(shù)。

      數(shù)控銑磨加工能夠精細(xì)的控制加工參數(shù)，銑磨加工工具的銑磨寬度、主軸轉(zhuǎn)速、進(jìn)給速度的能夠得到穩(wěn)定的控制，但是加工參數(shù)需要控制在什么程度，這需要進(jìn)行實(shí)驗(yàn)研究，從而得出最優(yōu)的數(shù)控銑磨加工方案。鋁基碳化硅復(fù)合材料的表面缺陷通產(chǎn)是因?yàn)榍邢髁^(guò)大，切削力不能夠精細(xì)的保持不變，但是數(shù)控銑磨加工能夠完美解決這些問(wèn)題。通過(guò)實(shí)驗(yàn)數(shù)據(jù)建立銑磨參數(shù)與銑磨力的關(guān)系的曲線圖，找到它們之間的關(guān)系，優(yōu)化鋁基碳化硅復(fù)合材料的加工。通常，法向銑磨力與徑向銑磨力隨著主軸轉(zhuǎn)速的提升均呈現(xiàn)下降趨勢(shì)，但是在主軸轉(zhuǎn)速達(dá)到一定的速度之后，從曲線又發(fā)現(xiàn)銑磨力又卻開(kāi)始出現(xiàn)上升的趨勢(shì)，通過(guò)多次對(duì)數(shù)據(jù)的分析和對(duì)實(shí)驗(yàn)的研究發(fā)現(xiàn)，造成這樣的現(xiàn)象是因?yàn)檫^(guò)高的主軸轉(zhuǎn)速將導(dǎo)致顫振加劇，造成銑磨力上升。而法向銑磨力與徑向銑磨力隨著進(jìn)給速度的增加而增加，這是因?yàn)閱挝粫r(shí)間內(nèi)參與切削的有效磨粒數(shù)上升，導(dǎo)致了銑磨力的提升 ；而法向銑磨力與徑向銑磨力會(huì)隨著銑磨寬度增加而上升，而且上升程度十分的明顯，可知銑磨寬度對(duì)于銑磨力的影響十分巨大，在傳統(tǒng)的加工方法也呈現(xiàn)這樣的狀況。通過(guò)對(duì)鋁基碳化硅復(fù)合材料加工的實(shí)際研究可知，銑磨力控制在 10N 以下，能夠保證鋁基碳化硅復(fù)合材料表面的質(zhì)量，所以我們可以通過(guò)曲線圖中銑磨力與銑磨寬度、主軸轉(zhuǎn)速、進(jìn)給速度的關(guān)系，從而得到相應(yīng)的加工參數(shù)，通過(guò)數(shù)控銑磨加工能夠精密控制加工參數(shù)的優(yōu)點(diǎn)，得到質(zhì)量?jī)?yōu)良的鋁基碳化硅復(fù)合材料。

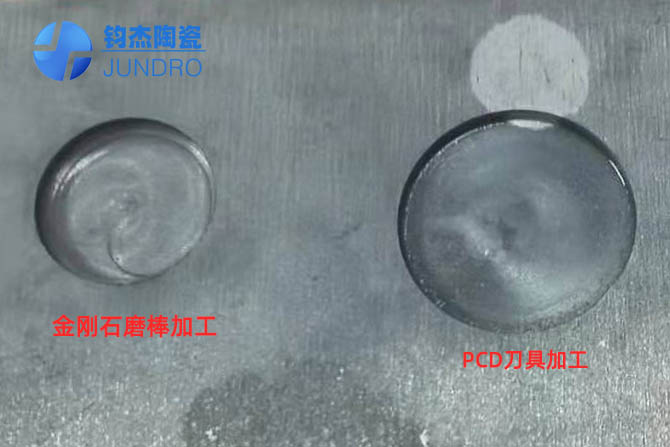

AlSiC鋁碳化硅加工效果

      為了對(duì)鋁基碳化硅復(fù)合材料加工使用鋁基碳化硅電弧銑削與數(shù)控銑削組合加工方式進(jìn)行研究，是通過(guò)進(jìn)行實(shí)際加工試驗(yàn)的方式進(jìn)行的。使用的加工材料為 50% 的高體積分?jǐn)?shù)鋁基碳化硅復(fù)合材料、80 目金剛石磨料、240 目金剛石磨料、石墨電極 2 件、粗加工耗時(shí) 4h、半精加工耗時(shí) 3.5h、精加工耗時(shí) 1h，最終得到材料去除率超過(guò) 80%、尺寸精度與表面質(zhì)量符合要求、無(wú)崩邊缺陷的產(chǎn)品。通過(guò)試驗(yàn)證明，新型的加工方法比傳統(tǒng)的方法更加精密高效，完美解決傳統(tǒng)加工存在的問(wèn)題缺陷，提高了高體積分?jǐn)?shù)鋁基碳化硅復(fù)合材料的加工效率與加工效益。這次試驗(yàn)為數(shù)鋁基碳化硅的加工提供可靠實(shí)用的參考數(shù)據(jù)，為數(shù)鋁基碳化硅的加工發(fā)展做出巨大的貢獻(xiàn)。
